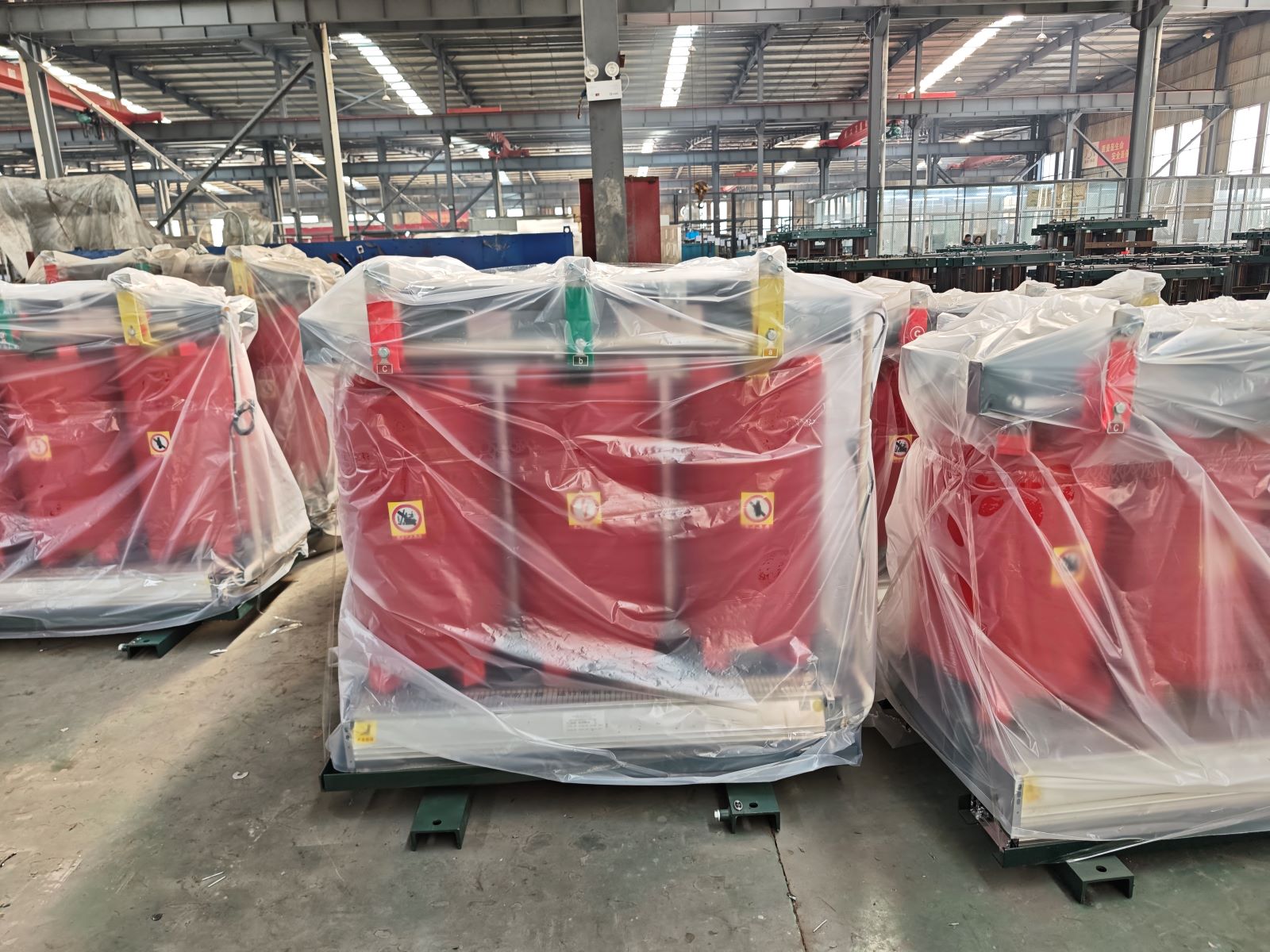

Sebagai peralatan penting dalam sistem penghantaran dan pengagihan kuasa, pengubah jenis kering digunakan secara meluas dalam pencahayaan tempatan,-bangunan bertingkat tinggi, lapangan terbang, dok, jentera CNC dan tempat lain. Ringkasnya, pengubah jenis kering merujuk kepada pengubah yang teras besi dan belitannya tidak direndam dalam minyak penebat. Antara pelbagai jenis, yangPengubah jenis kering 150 kvadan pengubah pengedaran jenis kering sangat popular dalam senario perindustrian dan komersial kerana prestasinya yang stabil dan kebolehgunaan yang luas. JINSHANMEN TECHNOLOGY CO., LTD, pengilang profesional, menyediakan-pengubah jenis kering berkualiti tinggi untuk memenuhi permintaan pasaran yang pelbagai.
Kaedah penyejukan transformer jenis kering dibahagikan kepada penyejukan udara semula jadi (AN) dan penyejukan udara paksa (AF). Apabila menggunakan penyejukan udara semula jadi, pengubah boleh beroperasi secara berterusan untuk masa yang lama di bawah kapasiti undian. Apabila menggunakan penyejukan udara paksa, kapasiti keluaran pengubah boleh ditingkatkan sebanyak 50%. Ia sesuai untuk operasi beban terputus-putus atau operasi bebanan kemalangan kecemasan; walau bagaimanapun, disebabkan peningkatan besar dalam kehilangan beban dan voltan impedans semasa beban lampau, ia berada dalam -keadaan operasi bukan ekonomi, jadi ia tidak boleh dikendalikan di bawah beban lampau berterusan-jangka panjang. Untuk pengubah jenis kering 150 kva, prinsip penyejukan ini amat penting, yang boleh memastikan operasinya yang stabil dengan berkesan dalam senario-beban tinggi.
I. Jenis Struktur
Prestasi Struktur
(1) Belitan berkapsul penebat pepejal (2) Belitan tidak berkapsul. Di antara dua belitan, satu dengan voltan yang lebih tinggi ialah-belitan voltan tinggi dan satu dengan voltan rendah ialah belitan voltan-rendah. Dari perspektif kedudukan relatif belitan voltan tinggi dan rendah, voltan tinggi boleh dibahagikan kepada jenis sepusat dan jenis bertindih. Penggulungan sepusat adalah mudah dan mudah untuk dihasilkan, jadi struktur ini biasanya diterima pakai. Jenis bertindih terutamanya digunakan untuk transformer khas. Reka bentuk struktur ini juga digunakan secara meluas dalam pengubah pengagihan jenis kering, memastikan operasinya stabil dalam senario pengagihan kuasa.
II. Ciri-ciri Struktur
1. Selamat, kalis api, bebas pencemaran-dan boleh dikendalikan terus di pusat beban; 2. Mengguna pakai teknologi domestik termaju, ia mempunyai kekuatan mekanikal yang tinggi, rintangan litar-pendek yang kuat, nyahcas separa kecil, kestabilan terma yang baik, kebolehpercayaan yang tinggi dan hayat perkhidmatan yang panjang; 3. Kerugian rendah, hingar rendah, -kesan penjimatan tenaga yang jelas dan bebas penyelenggaraan-; 4. Prestasi pelesapan haba yang baik, kapasiti beban lampau yang kuat, dan boleh meningkatkan operasi kapasiti apabila penyejukan udara paksa diterima pakai; 5. Rintangan kelembapan yang baik, sesuai untuk operasi dalam kelembapan yang tinggi dan persekitaran yang keras yang lain; 6. Transformer jenis kering boleh dilengkapi dengan sistem pengesanan dan perlindungan suhu yang lengkap. Sistem kawalan suhu isyarat pintar secara automatik boleh mengesan dan memaparkan suhu kerja bagi setiap tiga-belitan fasa, menghidupkan dan menghentikan kipas secara automatik serta mempunyai tetapan penggera, perjalanan dan fungsi lain; 7. Isipadu kecil, ringan, ruang lantai kecil dan kos pemasangan yang rendah. Kelebihan ini menjadikan pengubah jenis kering 150 kva dan pengubah pengedaran jenis kering pilihan pertama untuk banyak projek.
Teras Besi
Kepingan keluli silikon berorientasikan-berkualiti tinggi-bijirin gulung-diguna pakai. Kepingan keluli silikon teras besi menggunakan sambungan pepenjuru penuh 45 darjah, supaya fluks magnet melepasi arah sambungan kepingan keluli silikon.
Borang Penggulungan
(1) Penggulungan; (2) Resin epoksi diisi dengan tuangan pasir kuarza; (3) Tuangan resin epoksi bertetulang gentian kaca (iaitu, struktur penebat nipis); (4) Gentian kaca berbilang-diresapi dengan belitan resin epoksi (secara amnya, 3 diterima pakai, kerana ia boleh menghalang resin tuang daripada retak dan meningkatkan kebolehpercayaan peralatan dengan berkesan).
Tinggi-Belitan Voltan
Secara umumnya, struktur bersegmen berbilang-silinder atau berbilang{1}}lapisan diguna pakai. Struktur ini juga digunakan pada pengubah jenis kering 150 kva, yang meningkatkan rintangan voltan dan kestabilannya.
III. Jenis
1. Jenis terbuka: Ia adalah bentuk biasa, yang badannya bersentuhan langsung dengan atmosfera. Ia sesuai untuk persekitaran dalaman yang agak kering dan bersih (apabila suhu ambien ialah 20 darjah, kelembapan relatif tidak boleh melebihi 85%). Secara amnya, ia mempunyai dua kaedah penyejukan: penyejukan udara semula jadi dan penyejukan udara paksa. 2. Jenis tertutup: Badan berada dalam cangkerang tertutup dan tidak bersentuhan langsung dengan atmosfera (disebabkan oleh keadaan pengedap dan pelesapan haba yang lemah, ia digunakan terutamanya untuk perlombongan dan kalis letupan-). 3. Jenis tuangan: resin epoksi atau resin tuangan lain kerana digunakan untuk resin tuangan utama. Ia mempunyai struktur mudah dan isipadu kecil, dan sesuai untuk transformer dengan kapasiti kecil. Antaranya, jenis pelakon sering digunakan dalampengubah pengedaran jenis kering, yang sesuai untuk senario pengagihan kuasa-bersaiz kecil dan sederhana.
IV. Parameter Teknikal
1. Kekerapan operasi: 50 / 60HZ; 2. Tiada-beban semasa: < 4%; 3. Menahan kekuatan voltan: Tiada kerosakan pada 2000V / min; Alat ujian: YZ1802 menahan penguji voltan (20mA); 4. Kelas penebat: Kelas F (kelas khas boleh disesuaikan); 5. Rintangan penebat: Lebih besar daripada atau sama dengan 2M ohm; Alat ujian: ZC25B-4 megohmmeter.
V. Persekitaran Kerja
1. Suhu ambien: 0 - 40 ( darjah ), kelembapan relatif<70%; 2. Altitude: No more than 2500 meters; 3. Avoid being exposed to rain, moisture, high temperature, high heat or direct sunlight. The distance between its heat dissipation and ventilation holes and surrounding objects should not be less than 40cm (1000px); 4. Prevent working in places with more corrosive liquids, gases, dust, conductive fibers or metal debris; 5. Prevent working in places with vibration or electromagnetic interference; 6. Avoid long-term inverted storage and transportation, and do not subject to strong impact. To ensure the service life of the 150 kva dry type transformer and dry type distribution transformer, it is necessary to strictly abide by the above working environment requirements.
Mengenai JINSHANMEN TECHNOLOGY CO., LTD
Sebagai pengilang profesional peralatan penghantaran dan pengedaran kuasa,JINSHANMEN TECHNOLOGY CO., LTDterutamanya menghasilkan pengubah kuasa terendam minyak, pengubah kuasa jenis kering-, pengubah kuasa bergelung tiga-rendam minyak, pengubah kuasa bergelung jenis tiga-kering-pengubah kuasa bergelung dimensi, letupan perlombongan-bukti kering-pengubah jenis, pengubah jenis lombong letupan- pengubah kuasa yang mengawal selia, pengubah jenis kering lokomotif-, serta pencawang pasang siap, pencawang modular, pencawang jenis kotak tenaga angin, suis voltan tinggi dan rendah serta peralatan penghantaran dan pengedaran lain. Syarikat itu mempunyai pengalaman pengeluaran yang kaya dan teknologi pengeluaran termaju, menyediakan-pengubah jenis kering 150 kva berkualiti tinggi dan pengubah pengedaran jenis kering untuk pelanggan global serta menyediakan sokongan teknikal yang komprehensif dan-perkhidmatan selepas jualan.
